Cómo funciona el diafragma

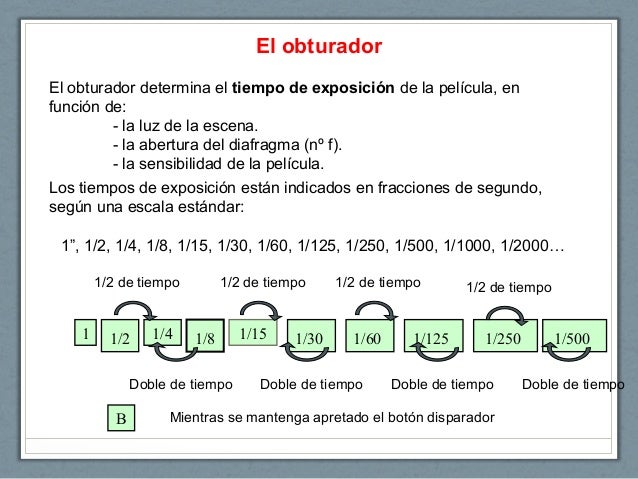

Tiempo de exposición y diafragma

Los distintos sistemas de regulación automática usados hoy se basan todos en hacer uso de un fotómetro montado en la cámara que se encarga de determinar la intensidad luminosa procedente del objeto. La fuerza generada por la corriente de fotones del fotómetro sólo se aplica directamente en algunas cámaras de cine de película estrecha (de 8 mm) para graduar el ligero diafragma oscilante que éstas llevan; en las cámaras fotográficas normales para regular el diafragma (que es de iris) y el tiempo de exposición se precisa en cambio el concurso de una fuerza auxiliar.

Regulación del diafragma

Así, pues, mientras el fotógrafo enfoca su motivo la aguja indicadora del fotómetro instalado en la cámara se desvía más o menos, de acuerdo con la luz que llega a ésta; al oprimir el disparador, la aguja queda entonces bloqueada contra su base por la acción de una palanca y la posición que haya adoptado viene a dar una medida de la luminosidad procedente del objeto.

Regulación programada del diafragma y el obturador

Acto seguido se pone en movimiento un palpador retroactivo, el cual gira hasta que su extremo superior va a chocar contra la aguja indicadora que estaba bloqueada; en el extremo opuesto, el palpador lleva los dispositivos encargados de regular el tiempo de exposición y el diafragma. Veamos los tres sistemas de regulación automática usados:

Regulación del diafragma:
Para acomodar la cámara a la luminosidad procedente del objeto, sólo se varía en este caso la abertura del diafragma. Antes de hacer la foto, el diafragma se abre al máximo. Al disparar, el anillo regulador del diafragma gira entonces hasta que, al cabo de un giro más o menos largo (de acuerdo con la posición que haya adquirido la aguja indicadora), el sector dentado de bloqueo penetra en el trinquete que lleva el palpador y determina así la abertura del diafragma. El palpador puede actuar también sobre el diafragma directamente.

Elección del tiempo de exposición y regulación del diafragma

En este sistema de regulación el tiempo de exposición no se ha de variar, pues al graduar el anillo correspondiente a la sensibilidad de la película queda ya regulado automáticamente el tiempo necesario para la clase de película empleada; así, por ejemplo, partiendo del supuesto que a una película de 18 DIN le correspondiera un tiempo de exposición de 1 /125 s, si se empleara una película de 15 DIN, cuya sensibilidad es la mitad de la que tiene la anterior, ésta sólo quedaría iluminada durante 1 /60 s. Una vez graduada la sensibilidad de la película, el tiempo de exposición se regula pues de modo automático en toda la zona de diafragmas que va de 2,2 a 22. Un filme de gran sensibilidad no se puede aprovechar aquí para trabajar con peor luz, pero permite en cambio hacer por ejemplo fotografías deportivas (es decir, rápidas; así, el tiempo de exposición con 24 DIN 1/500 s.

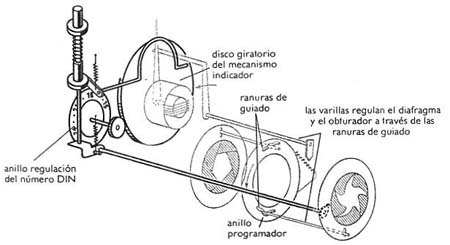

Regulación combinada del diafragma y el tiempo de exposición:

La medición y palpado de la luz se realizan como en el sistema, descrito anteriormente. A continuación se hace girar aquí un anillo programador que a través de ranuras de guiado y varillas de regulación gradúa de modo continuo el tiempo de exposición y el diafragma; por ejemplo:

2,8	2,8	4	5,6	5,6	8	8	11	11	16	22
1/30	1/60	1/60	1/60	1/125	1/125	1/250	1/250	1/500	1/500	1/500

Estos valores seleccionados de entre todos los posibles (pues el sistema de regulación es prácticamente continuo), indican que el anillo programador va cortando sucesivamente el tiempo de exposición y reduciendo la abertura del diafragma, esto último para ampliar la profundidad de campo a un valor que sea conveniente. Por regla general se toma un diafragma igual a 8; sin embargo, para hacer por ejemplo fotografías deportivas se suelen emplear tiempos más cortos. En el palpado de la aguja indicadora ya se ha tenido en cuenta la sensibilidad de la película.

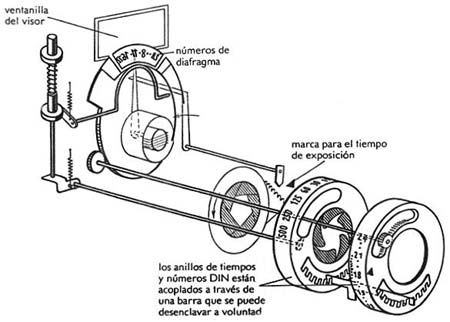

Elección del tiempo de exposición y regulación automática del diafragma:

Este sistema permite al fotógrafo experto graduar por sí mismo ambos valores. También en este caso la sensibilidad de la película se tiene en cuenta haciendo girar el mecanismo medidor del fotómetro de acuerdo con aquélla. Además, el anillo de tiempos está acoplado con el de sensibilidades de tal modo que al girar origina a su vez un giro suplementario del mecanismo medidor. La punta de la aguja indicadora del fotómetro aparece proyectada-sobre la escala de diafragmas, cuyas zonas rojas señalan los campos de la misma que ya no se pueden regular automáticamente. Para elegir el diafragma a voluntad, basta con modificar el tiempo de exposición puesto en la máquina; el diafragma se acomoda siempre a la luz que llega, al aparato.
